BIM在电缆桥架管线综合排布和优化中的作用
咨询电话:0371-65555551 | 作者:现代公司 | 发布时间: 2021-08-28 | 116 次浏览 | 分享到:
现代工程建筑对强弱电电缆桥架、母线槽、穿线管、消防管道等可以利用现代建筑信息模型BIM技术对工程的关键部位、重要机房、公共走廊通道、地下室等进行合理的管线综合排布和优化,可以做到管线美观合理、层次清晰、美观。

电缆桥架是电缆配电系统的重要组成部分。多年来,许多电缆桥架工程无设计图纸、无选用型号清单、无安装说明。这种”三无”现象,充分表明电缆桥架仍然是配电系统工程设计的薄弱环节,它无疑将给工程带来不可预计的损失。为了使电缆桥架工程设计文件规范化,以有利于生产厂制造、工程安装、电缆线路的日常维护与管理,确保电缆桥架配电系统安全、稳定运行,这里不能不提到建模这个重要的程序。


建筑信息模型(Building Information Modeling)是建筑学、工程学及土木工程的新工具。建筑信息模型或建筑资讯模型一词由欧特克Autodesk所创的。它是来形容那些以三维图形为主、物件导向、建筑学有关的电脑辅助设计。BIM具有可视化、协调性、模拟性、优化性、可出图性等特点。常用的BIM建模软件有:(1)Autodesk公司的Revit建筑、结构和设备软件。常用于民用建筑。(2)Bentley建筑、结构和设备系列,Bentley产品常用于工业设计(石油、化工、电力、医药等)和基础设施(道路、桥梁、市政、水利等)领域。(3)ArchiCAD,属于一个面向全球市场的产品,应该可以说是最早的一个具有市场影响力的BIM核心建模软件。


BIM在机电这一块主要包括:暖通方面风管管道、暖通水管的建模,冷冻机房、风机的布置;消防所有管道的建模;所有给排水管道的建模;所有强电桥架的建模;所有弱电桥架的建模。施工图阶段需要施工单位、设计院和甲方基于BIM模型讨论管线走向的确认,施工单位需要结合业主的实际需要做后期施工配合直到竣工。利用BIM技术对工程的关键部位、重要机房、公共走廊通道、地下室等进行合理的管线综合排布和优化,可以做到管线美观合理、层次清晰、美观。具体实施流程简单说就是施工图设计完成后,交给现代桥架工程部开始制作三维模型(主要是建筑,结构,设备)。BIM模型采用Revit软件搭建。将每个楼层发现的问题反映给我方和设计单位,并最终解决。裙房部分(尤其是装修区)的机电管线综合需要配合装修图纸完成。现代公司根据BIM模型导成二维图纸提供给设计院确认后提交给我方。(留洞图,及各个专业机电管线图纸)施工过程中需要将重要的变更提供给现代公司调整模型,同时现代公司对于施工过程中的问题提供咨询。


BIM的应用对于机电安装的进度,质量起着关键的推动作用。它突破了传统的机电安装都是先施工风管,再电缆桥架,水管;先大管后小管的施工顺序,任何专业进场后可以按照BIM深化后图纸直接进行施工。BIM的优势:

  1. BIM模型将所有专业放在同一模型中,对专业协调的结果进行全面检验,专业之间的冲突、高度方向上的碰撞是考量的重点。模型均按真实尺度建模,均得以展现,从而将一些深层次问题曝露出来。

  2. 建筑及设备全专业建模并协调优化,全方位的三维模型可在任意位置剖切大样及轴测图大样,观察并调整该处管线的标高关系。

  3. BIM软件均可进行管线(包括强弱电电线电缆穿线管电缆桥架母线槽等)碰撞的检测,可全面检测管线之间、管线与土建之的所有碰撞问题,并反提给各专业设计人员进行调整,理论上可消除所有管线碰撞问题。

  4. 对管线标高进行全面精确的定位,同时以技术手段直观反映楼层净高的分布状态,轻松发现影响净高的瓶颈位置,从而优化设计,精确控制净高及吊顶高度。

  5. 除了传统的图纸表现,再辅以局部剖面及局部轴测图,管线关系一目了然。三维的BIM模型还可浏览、漫游,以多种手段进行直观的表现。


BIM实施需要注意的问题:

  • 关于标高,装修区一般有标高控制要求,应要求BIM咨询单位在对非装修区的模型制作时也应有一应的要求(比如地下室,商铺内等)。

  • 是否需要将阀门等管件在模型中体现,需要在招标时明确。

  • 需要将影响机电安装较大的,中庭区域卷帘和其他区域卷帘在模型中予以考虑。附近的管线应该合理避让。

  • 施工过程中对于机电管线的定位的精度要求较高,否则可能会出现不必要的返工。

  • 需要施工单位人员能够真正运用好BIM模型,施工单位可以根据现场实际可以提出合理建议。

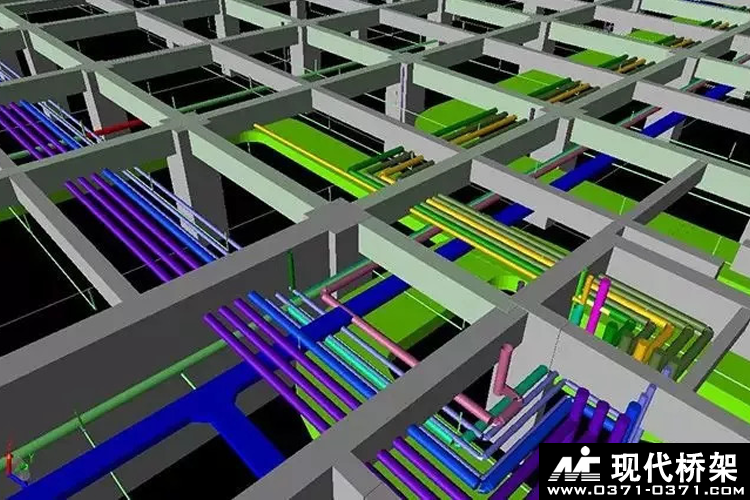

BIM技术在管线综合排布中的应用
