U型钢走线架

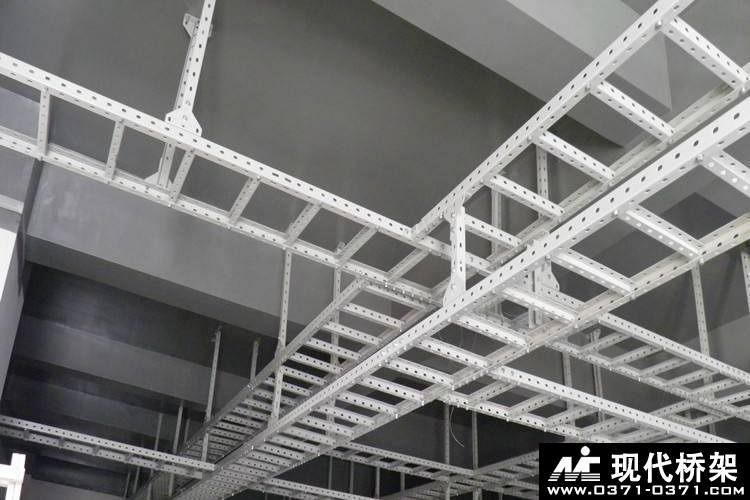

多孔U型钢走线架简介：

多孔U型钢走线架是郑州现代桥架有限公司针对电信、移动、联通、广电、铁通等电信运营商机房、基站开发的布线专用产品。它既有布线管理作用，又有支撑全部缆线重量的功能，是光缆、各类网线线、电线、电缆、管缆架设达到标准化的必要工程用具。本产品符合信息产业部要求，为全开放式裸架。主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。

1. 多孔U型钢走线架宽度可调，单层，双层，多层，垂直走线，水平走线，任意组合；

2. 多孔U型钢走线架隔条间隔250mm-330mm可调，吊挂或支撑间隔1.5-2m之间；

3. 多孔U型钢走线架采用专用配件组装，主材配件分别包装，方便运输；

4. 多孔U型钢走线架可吊顶安装、贴墙安装、机柜顶部安装和静电地板下安装，也可作为爬梯使用。

5. 走线架宽度200-1000mm，每平米平均承重300KG以上

6. 节省施工时间，无需打孔，无需专用工具，大量节省劳动力和施工时间；

主要技术指标及优点：

●材料：优质冷板

●承重：每米承重300公斤以上

●吊杆：可选用（1）Φ8-16mm的丝杆；（2）U型主梁

●固定：采用膨胀螺栓，打入混凝土楼板、或水泥梁、水泥柱、砖混墙体

●尺寸：主梁长度2.5米，横档200mm到1000mm可选，机房常用规格有400mm和600mm 

●表面：喷塑颜色可选灰色或蓝色，也可以热镀锌，适用于水平、垂直及多层分离布放线场合。

●U型钢走线架结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。

●走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。


常见U型钢走线架安装连接示意图：

边梁与隔条连接：


边梁水平连接：


边梁水平90度连接


边梁垂直连接


螺杆吊挂


型材吊挂

走线架之间对接：走线架之间的连接使用U型连接件，可对接也可做为延长使用。
垂直连接：上走线下走线可使用90度连接件与三角连接件。
双层连接：双层或多层连接，使用三角连接件、90度连接件或连接弯角件。
U型立柱吊装：优点是具有极大的载荷能力，配合连接件的安装。
丝杆吊装：通用丝杆吊装，方便节省成本，吊装效果极佳。
