热浸镀锌标准 ISO 1461：镀锌层厚度怎么选，采购验收看什么？

采购钢结构、支架和其他镀锌钢铁制件时，只写“热镀锌处理”，往往不足以明确质量要求。采用什么标准、镀层厚度如何确定、检测结果怎样判定，都直接关系到产品的交付和验收。

ISO 1461 是钢铁制件热浸镀锌领域的重要标准。理解它的适用范围和厚度要求，有助于采购方、制造商与镀锌加工企业建立清晰的质量约定。

ISO 1461 是什么标准？

ISO 1461 规定了加工成型的钢铁制件热浸镀锌层的一般性能和试验方法。截至本文撰写时，ISO 官方列示的现行版本为 ISO 1461:2022，替代了 ISO 1461:2009。

英国镀锌协会介绍的 EN ISO 1461，是这一国际标准在欧洲标准体系中的采用版本；英国工程资料中还常见 BS EN ISO 1461 的写法。该协会指出，早期英国热浸镀锌标准 BS 729 已被 BS EN ISO 1461 取代。

在采购文件中，建议写明标准编号和版本年份，避免供需双方依据不同版本理解质量要求。

不是所有“镀锌产品”都适用 ISO 1461

ISO 1461 主要针对制件加工成型后，再浸入锌液进行批量热浸镀锌的产品。

连续热浸镀锌的钢板、钢丝和网类产品，自动化生产线镀锌的钢管，以及已有专门镀锌标准的部分产品，不应直接套用其全部要求。标准也不涵盖镀锌后的后处理或附加涂层。

因此，采购时应先确认产品的制造工艺。例如，使用预镀锌板加工的制件，与加工完成后整体热浸镀锌的制件，应分别确认适用标准和验收依据。

热浸镀锌层厚度如何确定？

英国镀锌协会指出，热浸镀锌后实际形成的镀层厚度，与钢材截面厚度、表面状态和材料成分等因素有关。不同厚度的钢铁制件，其标准最低镀层要求也不同。

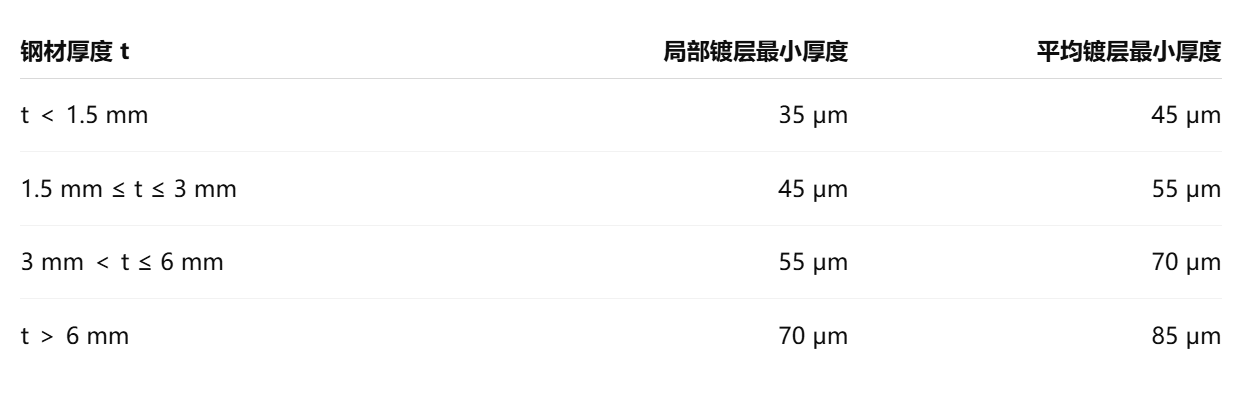

对于一般非离心处理的钢制件，常用最低厚度要求如下：

这组分档用于一般非离心钢制件；铸件、离心处理的小件及特殊材料情况，应另行核对对应规定。英国镀锌协会网页列出了相关厚度表，ISO 2022 版还对超低反应活性钢材等情况作了专门说明。

其中，1 μm 等于 0.001 mm，85 μm 即为 0.085 mm。

“局部厚度”和“平均厚度”有什么区别？

局部镀层厚度并不是测厚仪任意一个测点的读数。按照 ISO 1461 的定义，采用磁性方法检测时，它是一个参照区域内规定数量测量值的平均值；平均镀层厚度则由相关局部厚度计算得到。

这意味着，验收不能只挑一个厚度较大的位置测量，也不能把单点读数直接当作整个制件的检测结果。

建议检测报告至少记录产品规格、钢材厚度、抽样数量、测量位置、原始读数及计算结果，便于买卖双方复核。

镀层是不是越厚越好？

更厚的镀层可以为腐蚀较强的环境提供额外保护，但不宜脱离使用条件，一味提高厚度要求。

英国镀锌协会认为，大多数应用通常不需要超出标准的一般厚度要求。确有加厚需求时，应提前与镀锌企业确认可行性，以及通过表面粗化等方式实现的具体方案。

因此，采购要求应结合使用环境、防腐目标和加工条件确定。对于沿海、工业腐蚀或其他特殊环境，建议在设计阶段明确防腐方案，并在下单前落实工艺和验收条件。

采购和验收应该写清什么？

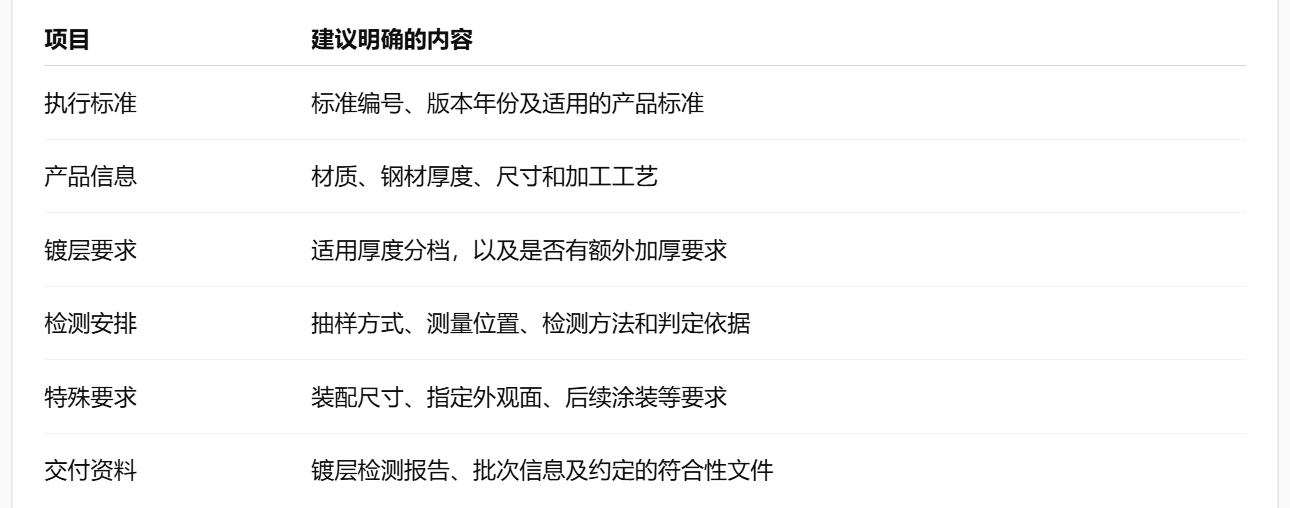

为了减少“都说符合标准，交货后却有争议”的情况，建议在技术协议中明确以下事项：

项目

建议明确的内容

以上是便于采购执行的建议清单。具体合格判定，应依据完整标准、适用产品要求和双方技术协议进行。

热浸镀锌质量管理的关键，是让产品工艺、标准要求和检测证据相互对应。把这些要求在采购前写清楚，才能让“符合镀锌标准”成为可以核对、可以验收的交付结果。

参考资料：英国镀锌协会 EN ISO 1461 专题、ISO 1461:2022 官方标准信息。
