铝合金电缆桥架系统设计与铝桥架的施工技术要点
咨询电话:0371-65555551 | 作者:现代公司 | 发布时间: 2021-08-16 | 1524 次浏览 | 分享到:
铝合金电缆桥架的系统工程设计应与建筑结构、工艺以及有关专业密切配合,以确定最佳布置,其施工技术要点主要有以下十点,安装伸缩缝时的预留间隙最大间隙25mm。

桥架系统工程设计时应与建筑结构、工艺以及有关专业密切配合,以确定最佳布置。设计内容应符合下列规定:

  1. 系统设计应保证桥架能满足工程所需敷设电缆的总量,并留有裕度。

  2. 应正确选择荷载等级。估算电缆重量时宜考虑预留裕度的重量;对施工,检修的临时附加集中荷载或其它需要考虑的特殊荷载(如风载、雪载)应按恰当组合一并计算。

  3. 系统平面布置图中应标出桥架的路径走向,托盘或梯架的规格、层数,各类弯通的位置,变宽、变高板及伸缩板的设置点,支吊架的配置及各相关尺寸。

  4. 系统剖面图中应标出桥架的层间间距、支吊架的层间标高、路径走向的标高变动、支吊架的安装方式等。

  5. 应编制桥架系统所需托盘、梯架直通、弯通、支吊架及主要附件的规格和数量的明细表,并注明其荷载等级和表面防腐处理等技术要求。

  6. 系统设计时应优先选用标准系列产品,对工程所需的非标准件应给出详图及技术说明。



铝合金桥架的施工技术要点:

  1. 铝桥架的施工,应按已批准的设计进行。当需要修改设计时,应经原设计单位同意。

  2. 铝合金电缆桥架的安装,应按生产厂家提供的安装使用说明书或有关技术资料进行。

  3. 铝桥架严禁作为人行通道、梯子或站人平台,其支吊架不得作为起吊重物的支架使用。高空作业必须有规定的安全措施。

  4. 在搬运、吊装及施工时,应采取措施防止损伤铝桥架及其表面防护层。

  5. 施工时不得穿硬底鞋踩踏桥架,并防止施工工具跌落而损坏桥架。

  6. 当托盘、梯架表面有绝缘涂层时,应将接地点或需电气连接处的绝缘层清除干净。

  7. 表面有喷涂或油漆防护层的铝桥架,在切割、钻孔后应对其裸露的金属面用相应的防腐涂料或油漆修补。表面为阳极氧化处理的可不修补。

  8. 在振动场所及电气接地部位的连接紧固螺栓,应加装弹簧垫圈。

  9. 托盘、梯架的直线段配置,应每隔适当间距设置一个用伸缩连接板构成的伸缩缝,该间距的允许最大值应按工程环境最大温差按下表确定。

    环境最大温差(

    20

    30

    40

    50

    60

    70

    80

    90

    100

    相邻伸缩缝的允许最大间距(m)

    53

    37

    28

    21

    18

    15

    13

    12

    11

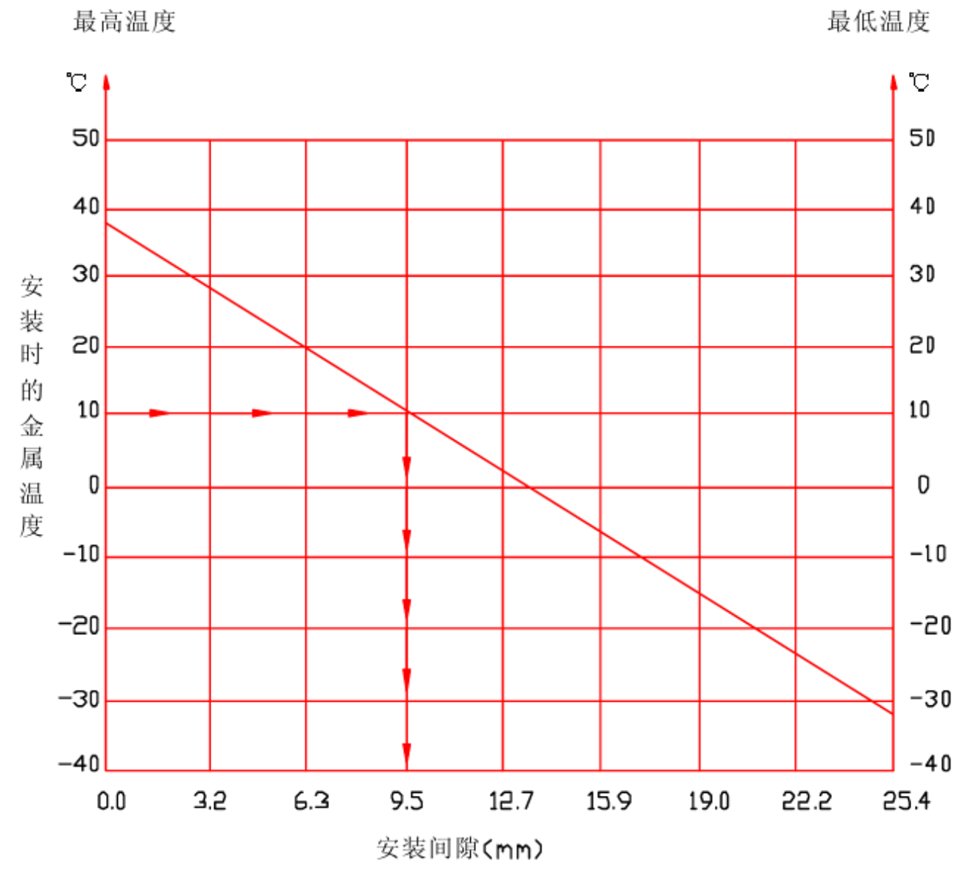

  10. 托盘梯架直线段安装时,伸缩缝的予留间隙应根据下图并按下列方式确定:



安装伸缩缝时的预留间隙(最大间隙25mm)

安装伸缩缝时的预留间隙(最大间隙25mm)


  • 在最高温度线上点出该桥架金属预计会达到的最高温度(例如:38℃);

  • 在最低温度线上点出该桥架金属预计会达到的最低温度(例如:- 33℃);

  • 在上述两点之间连一直线;

  • 在连线上点出安装时的温度,以找到安装伸缩时应设定的预留间隙(例如:10℃,预留间隙为9.5mm)。
