铝合金抗腐蚀桥架，它具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀。使用寿命长，安装方便。适用于一般环境地区，在沿海临雾地区、高湿度和有腐蚀性的环境中，更能显示出它的独特抗腐蚀性能。

在载荷等级中规定的安全工作载荷是在2000mm的跨距条件下确定的，但在实际工程中往往小于或大于2000mm，为满足工作均布载荷小于安全工作载荷的要求，实际跨距下的允许工作均布载荷与安全工作载荷可以用换算公式得出；也可以从产品样本中提供的允许均布载荷与跨距的关系曲线中查得。

从电缆桥架安全运行以及人身安全考虑，实际工程中，特殊载荷条件，如超重、大跨距的情况是经常碰到的。其支、吊架、托盘、梯架型式可由设计部门提出详图，也可以委托现代桥架厂方设计或计算，但都必须满足刚度、强度、稳定性的要求。

铝合金梯级式电缆桥架空间布置图
Spacial schematic map for Al alloy ladder-type cable support


LQJ-A型铝合金电缆桥架载荷曲线
Load curve for Type LQJ-A AL alloy cable support

注：支撑跨距推荐规范 ≤2000mm
Notes:Recommended span ≤2000mm
安全工作载荷safe working load(SWL)：在正常使用中可安全施加的最大载荷

铝合金托盘式电缆桥架空间布置图
Spacial schematic map for AL alloy tray-type cable support


LQJ-B型铝合金电缆桥架载荷曲线
Load curve for Type LQJ-B Al alloy cable support

注：支撑跨距推荐规格 ≤2000mm
Notes:Recommended span ≤2000mm

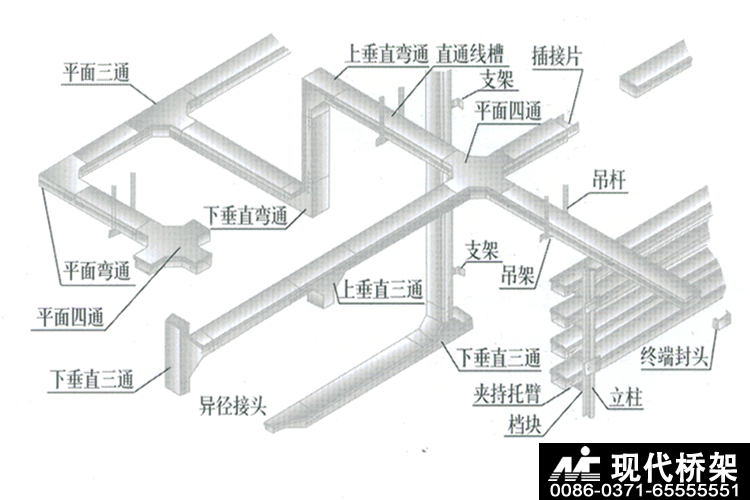

铝合金槽式电缆桥架空间布置图
Spacial schematic map for Al alloy channel-type cable support


LQJ-C型铝合金电缆桥架载荷曲线
Load curve for type LQJ-C AL alloy cable support

注：支撑跨距推荐规格：2000-3000mm（视条件≤6000mm）
Notes:Recommended dimension for supporting span:2000-3000mm(if possible≤6000mm)


附：铝合金桥架电子选型样本下载
